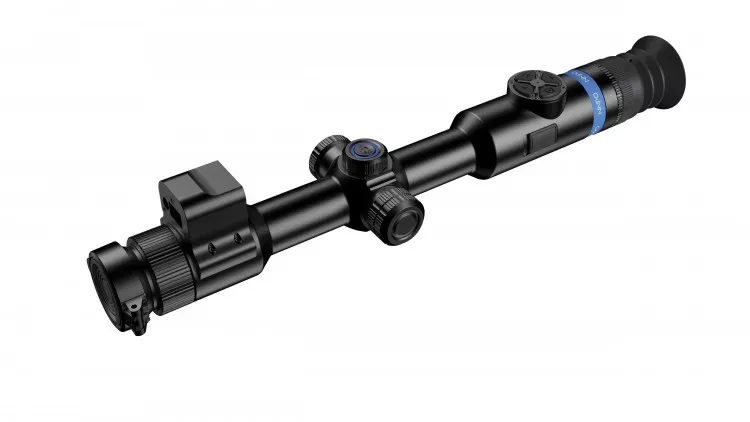

Тепловизионный прицел NNPO TC23-635-LRF с дальномером

Тепловизор NNPO TC23-635-LRF является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие с помощью стандартных креплений 30 мм для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по видеокабелю.

Назначение

Тепловизионный прицел с дальномером NNPO TC23-635-LRF (1,96x, 640x512) подходит для охоты и стрельбы на ближних дистанциях при любой погоде и освещённости. Прибор выполнен в форм-факторе дневных прицелов, отличается очень чёткой реалистичной картинкой, способен выдержать 30-градусный мороз, падение в неглубокий ручей и отдачу калибра .375 H&H, и обнаружить лося на дистанции 1,5...2 км.

От серии NNPO TR22LRF отличается массогабаритами и форм-фактором, а также панелью управления.

Ключевые особенности

• Дизайн конструкции как оптического прицела с 30 мм корпусом.
• Лазерный дальномер на объективе. Режим сканирования.
• Малая кратность 1,96x, отличный обзор 12,5 и разрешение.
• Дальность обнаружения: заяц — 700 м, автомобиль — 3 км.
• Объектив F35mm с крышкой Flip-up. Окуляр +/-5 дптр, наглазник.
• Матрица 640x512 (12 мкм, 50Гц, NETD<35mK). 3 типа калибровки
• Экран OLED 1024x768, 5 цветовых палитр, 2 сюжетных режима.
• PiP, 8-кратный дискретный зум, отслеживание «горячих» точек.
• 8 ч работы. Внешнее питание от Power Bank. Автовыключение.
• Стойкость к отдаче — 6–7 тыс. Дж. Водонепроницаемость до 1 м (IP67).

Полное описание конструкции и функций

Увеличение 1,96...15,68x. TC23-635-LRF от «младшей» модели TC23-335-LRF отличается матрицей 640x512. У «старшей» модели разрешение и реалистичность картинки выше, оптическая кратность почти вдвое меньше (1,96x против 3,34x), а угол поля зрения в 1,5 раза больше (12,5x10 град. вместо 7,5x5,7 град.). Благодаря этому TC23-635-LRF эффективней работает на малых дистанциях и при поисково-обзорных наблюдениях, а вот распознать зверя и машину может на тех же дистанциях, что и TC23-335-LRF. Заяц распознаётся на расстоянии до 180 метров, кабан и олень — на удаления порядка 700...1000 метров. А с учётом чувствительности матрицы NETD<35mK, на холоде и под дождём контраст и чёткость изображения будут лучше, чем у тепловизоров с NETD<40...50 mK.

Лазерный дальномер — вот то, что 2023 году кардинально отличает линейку NNPO TC23-LRF от теплоприцелов других брендов с таким же форм-фактором. Компактный дальномерный модуль находится на объективе, не меняет баланс и не мешает управлению прицелом. Запускается устройство нажатием «быстрой» кнопки, работает в режиме непрерывного сканирования, с автоматическим выводом результата замера в верхней статусной строке.

10 профилей. Функционал самый простой, без рекордера и Wi-Fi. Есть функция Hot spot tracking — для быстрого выделения самой «горячей» цели, дискретный цифровой зум x2/x4/x8 и режим «картинка в картинке» — для точной идентификации и прицеливания по месту. Пристрелку можно выполнить для 10 разных ружей, патронов и дистанций, проставив в каждом профиле свою сетку (8 вариантов, 4 цвета). Марка отключаемая (удобно для простых наблюдений), при масштабировании изображения визуально не меняется, а вот угловые размеры пересчитываются автоматически для сохранения выверенного положения центра. Для качественной пристрелки NNPO TC23-635-LRF на оружии рекомендуем применять автономный источник тепла Теплоид.

Быстрый старт, длительная работа, автовыключение. Охотничий тепловизор включается быстро — за 2 секунды, а работает долго — порядка 8 часов от новой аккумуляторной батареи 18650. Время работы можно продлить за счёт подсоединения к Power Bank (внешнему блоку питания), а заряд сэкономить при помощи программируемых режимов автовыключения экрана и питания.

*Обратите внимание, что батарея заряжается только в специальном устройстве. При активном использовании дальномера, режимов и функций, заряд расходуется быстрее.

Под любой калибр и любую погоду. Посадочный диаметр 30 мм. У тепловизора TC23-635-LRF форм-фактор как у оптического прицела, внутри боковых фальш-барабанов скрыт батарейный отсек, а верхний маховик — кнопка включения. Для установки на оружие понадобятся моноблок или кольца, а манипулировать с настройками одинаково удобно как левой, так и правой рукой. Сама конструкция суперпрочная, сделана из цельной алюминиевой заготовки и защищена от пыли и осадков по классу IP67. По данным производителя, прицел выдержит отдачу калибра .375 H&H (до 1000G), 30-градусный мороз и случайное падение в воду (до 1 м, до 10 мин). Также вынос выходного зрачка на 48 мм более комфортен, чем базовые 30-35 мм у классических версий.

Для правильной установки прицела на кронштейн советуем использовать синий фиксатор резьбы.

Комплектация

• охотничий тепловизор с дальномером NNPO TC23-635-LRF
• аккумуляторная батарея (опционально, наличие уточняйте до заказа)
• зарядное устройство для аккумуляторной батареи
• салфетка для очистки линз
• набор монтажных ключей и винтов
• крепление на Weaver

Технические параметры

Разрешение матрицы   640x512
Бренд   NNPO
Фокусное расстояние, мм   35
Увеличение   1,96 - 15,68
Поле зрения (град)   10 - 12,5
Удаление выходного зрачка (мм)   48
Лазерный дальномер   Есть
Максимальная дальность измерения, м   800
Режим сканирования   Есть
Фокусировкана объективе
Диоптрийная подстройка, дптр   -5/+5
Влагозащищенность   Есть
Материал корпуса   алюминиевый сплав
Цвет   черный
Прицельная сетка   переменная
Масштабируемая сетка   Нет
Дисплей  OLED 1024х768
Гнездо внешнего питания  Есть
Видеовыход   Есть
Рабочие температуры, °С   -30 - 60
Страна происхождения  Китай
Гарантия производителя (лет)   2
Габариты (мм)   396,4 × 81,3 × 70
Вес нетто (кг)   0,82
Габариты в упаковке, место 1 (мм)   465 × 142 × 110
Вес брутто, место 1 (кг)    2,5
